輕型拉桿液式壓缸

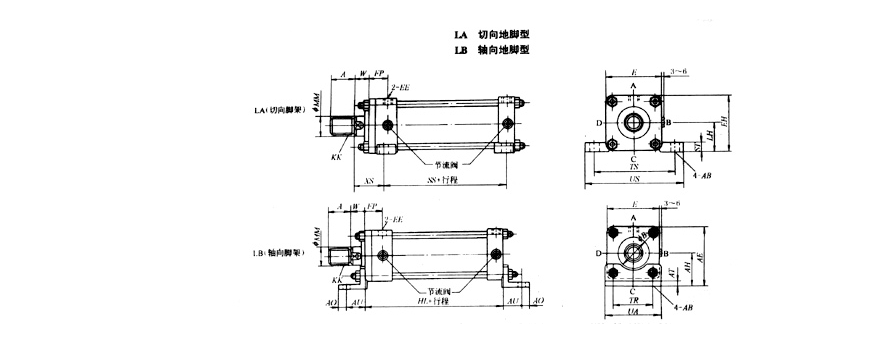

輕型拉桿液壓缸地腳連接
表5-6 （mm）
注：圖中標注而表中無數值的尺寸代號有表5-1通用。
表5-6 （mm）
| 代號\缸徑 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 140 | 150 | 160 | 180 | 200 | 220 | 250 | |
| AB | 11 | 11 | 14 | 18 | 18 | 18 | 22 | 26 | 26 | 30 | 33 | 36 | 42 | 45 | |
| lA | SS | 98 | 98 | 108 | 106 | 124 | 122 | 136 | 144 | 146 | 150 | 172 | 186 | 186 | 206 |
| TS | 98 | 98 | 108 | 106 | 124 | 122 | 136 | 144 | 146 | 150 | 172 | 186 | 186 | 425 | |
| ST | 12 | 14 | 17 | 19 | 25 | 27 | 32 | 35 | 37 | 42 | 47 | 52 | 52 | 57 | |
| US | 109 | 118 | 145 | 165 | 190 | 230 | 272 | 300 | 320 | 345 | 375 | 425 | 475 | 515 | |
| EH | 63 | 70 | 82.5 | 95 | 115 | 138.5 | 167.5 | 187.5 | 204 | 217 | 242.5 | 271 | 296 | 332.5 | |
| LH | 35 | 37.5 | 45 | 50 | 60 | 71 | 85 | 95 | 106 | 112 | 125 | 140 | 150 | 170 | |
| XS | 57 | 75.5 | 60 | 71 | 74 | 85 | 99 | 106 | 111 | 122 | 123 | 131 | 140 | 158 | |
| LB | AE | 68 | 75.5 | 87.5 | 105 | 127 | 152.5 | 187.5 | 207.5 | 221 | 237 | 265.5 | 296 | 331 | 370.5 |
| AH | 40 | 43 | 50 | 60 | 72 | 85 | 105 | 115 | 123 | 132 | 148 | 165 | 185 | 208 |
|
| AU | 32 | 32 | 35 | 42 | 50 | 55 | 66 | 70 | 75 | 75 | 85 | 98 | 115 | 130 | |
| AT | 8 | 8 | 8 | 10 | 12 | 12 | 15 | 18 | 18 | 18 | 20 | 25 | 30 | 35 | |
| AO | 13 | 13 | 15 | 18 | 20 | 23 | 29 | 30 | 30 | 35 | 40 | 40 | 45 | 50 | |
| TR | 40 | 46 | 58 | 65 | 87 | 109 | 130 | 145 | 155 | 170 | 185 | 206 | 230 | 250 | |
| HL | 141 | 141 | 155 | 163 | 184 | 192 | 220 | 230 | 240 | 253 | 275 | 301 | 305 | 346 | |
| UA | 62 | 69 | 85 | 98 | 118 | 150 | 171 | 195 | 210 | 225 | 243 | 272 | 310 | 335 | |
注：圖中標注而表中無數值的尺寸代號有表5-1通用。
