Y-HG系列液壓缸

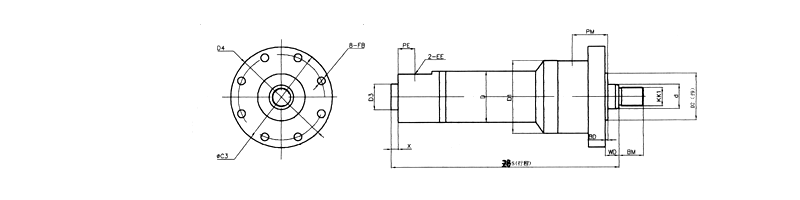

Y-HG系列液壓缸前圓法蘭連接
表3-2
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
表3-2
|
代號\缸徑 |
40 |
50 |
63 |
80 |
90 |
100 |
110 |
125 |
140 |
150 |
160 |
180 |
200 |
220 |
250 |
280 |
320 |
BD |
3 |
4 |
4 |
4 |
4 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
8 |
8 |
8 |
ZB |
198 |
213 |
234 |
260 |
280 |
310 |
320 |
335 |
345 |
360 |
380 |
425 |
465 |
510 |
575 |
630 |
695 |
C3 |
106 |
126 |
145 |
165 |
195 |
210 |
230 |
250 |
265 |
280 |
300 |
325 |
355 |
390 |
430 |
470 |
530 |
FB |
9 |
11 |
13.5 |
17.5 |
22 |
22 |
22 |
22 |
22 |
22 |
22 |
26 |
26 |
33 |
33 |
39 |
39 |
D4 |
126 |
150 |
175 |
200 |
240 |
255 |
275 |
295 |
310 |
325 |
345 |
375 |
405 |
445 |
485 |
525 |
595 |
WD |
16 |
18 |
20 |
22 |
23 |
25 |
25 |
28 |
30 |
28 |
30 |
34 |
35 |
40 |
40 |
44 |
45 |
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
